室内设计方案

毛坯房

正在加载模型…

视角

墙

“自动”模式下，先看画面中间是哪个房间，挡在这个房间前面的墙（一般是离镜头最近的拐角那两面）一起变淡；和隔壁共用的墙只淡这个房间的那一段，别的房间的墙不动。看到不对的地方，点“截图标注”圈出来，攒成问题列表一起导出。

01效果图

01

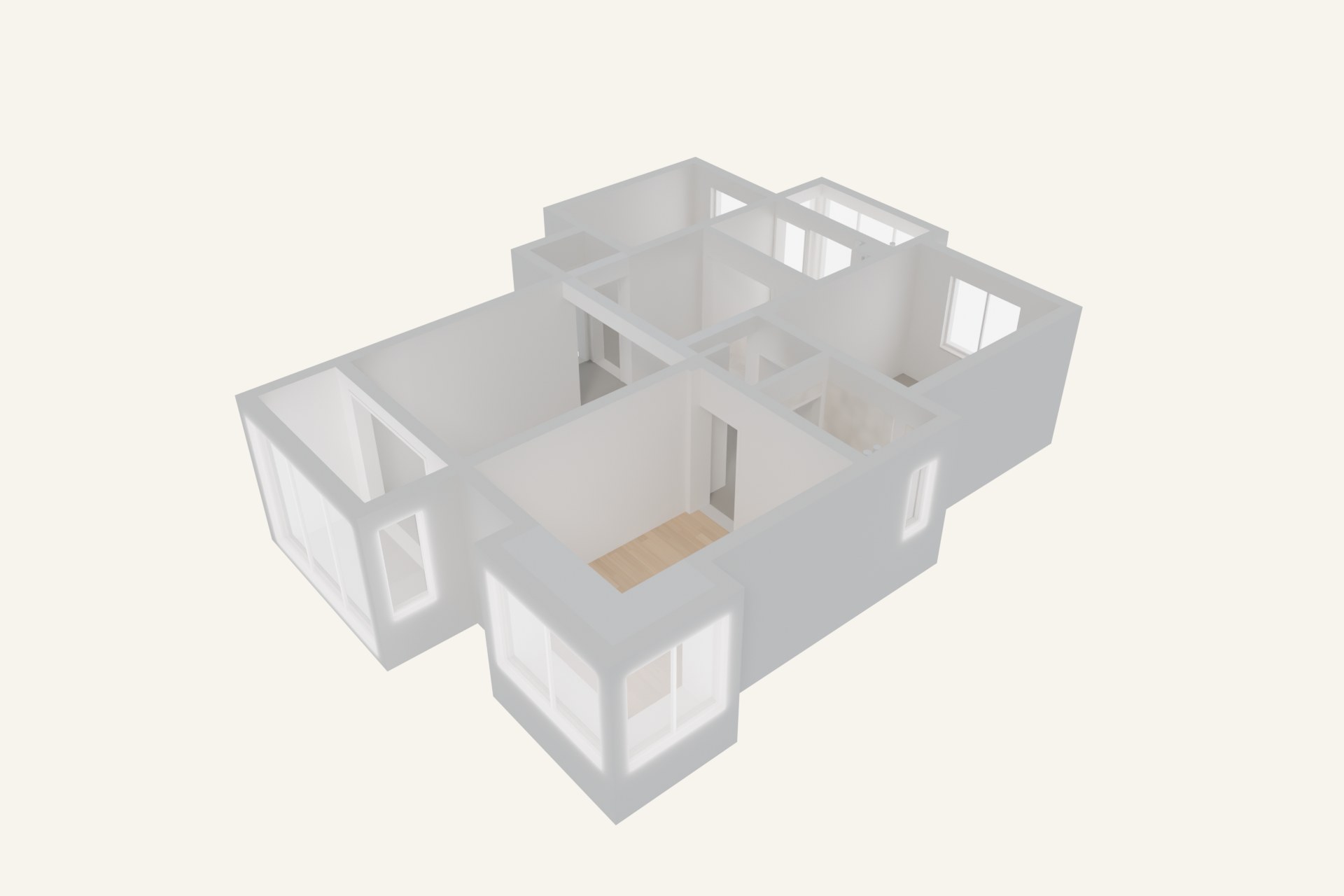

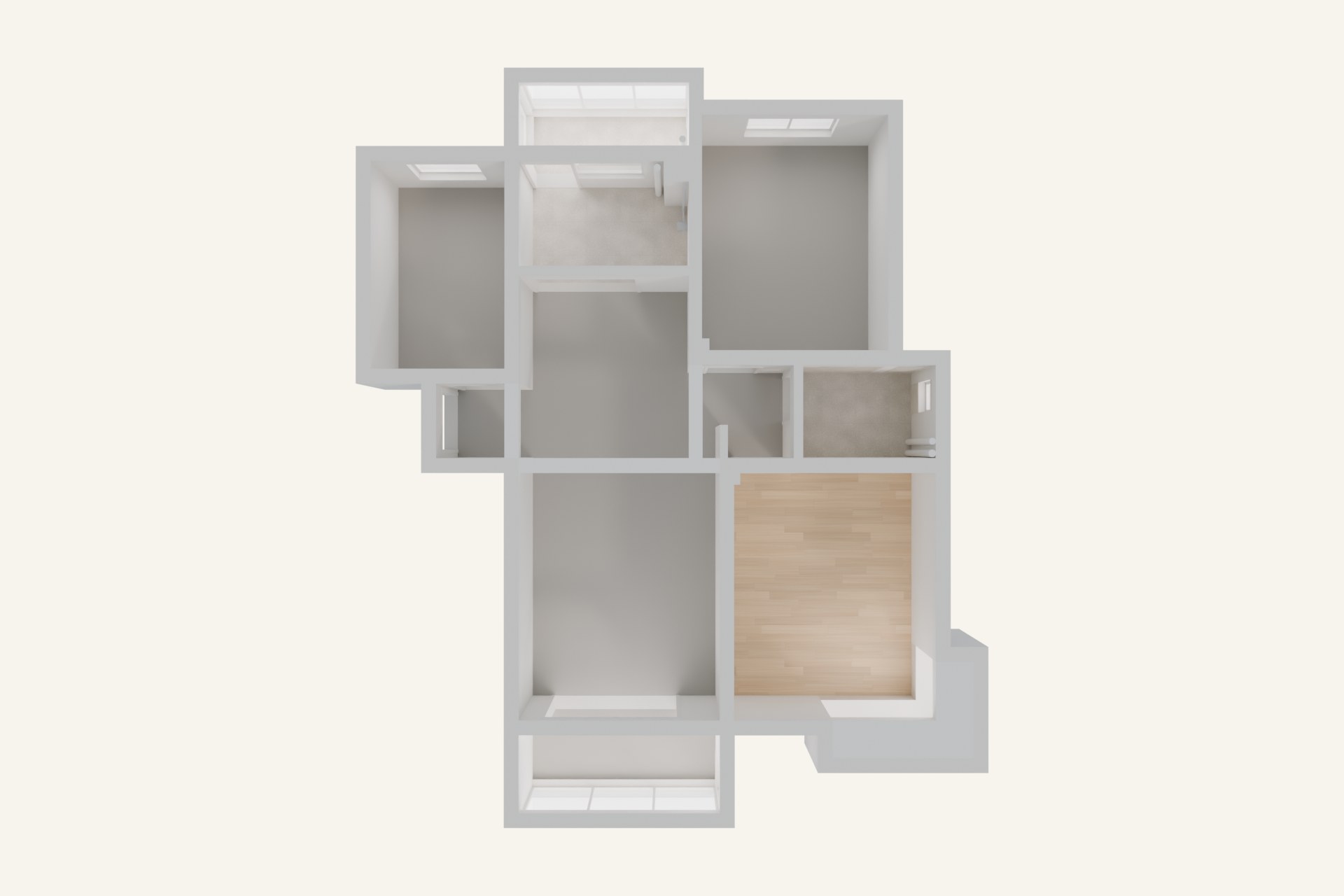

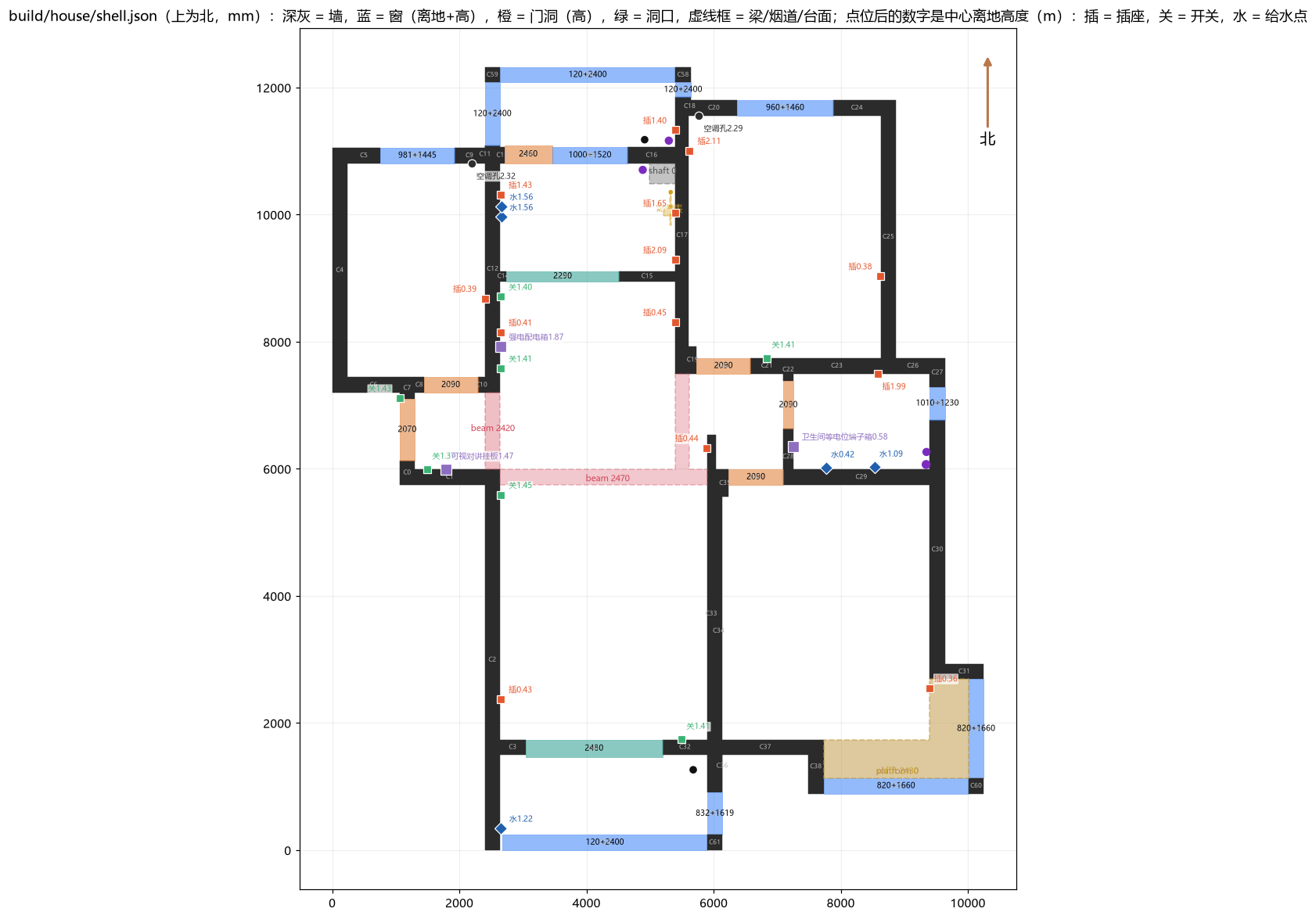

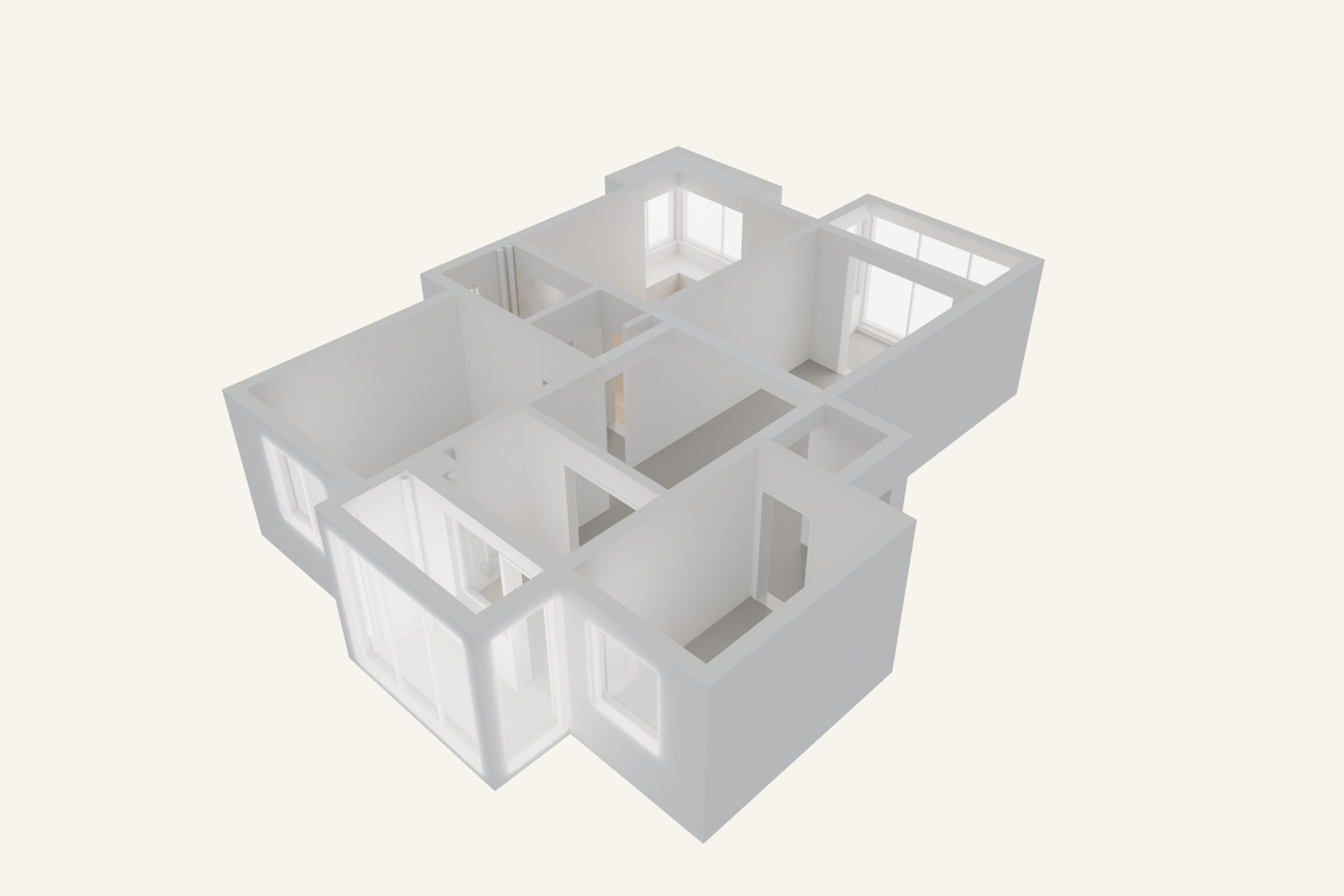

平面以装修公司量房图为准
- 外墙 240，门窗洞口和梁的高度按图上标注
- 图中上方为北，南北两个阳台
02
- 层高 2780（图上标注；卷尺量客厅 2750）
- 卫生间、厨房已有吊顶，净高约 2350（卷尺）
03

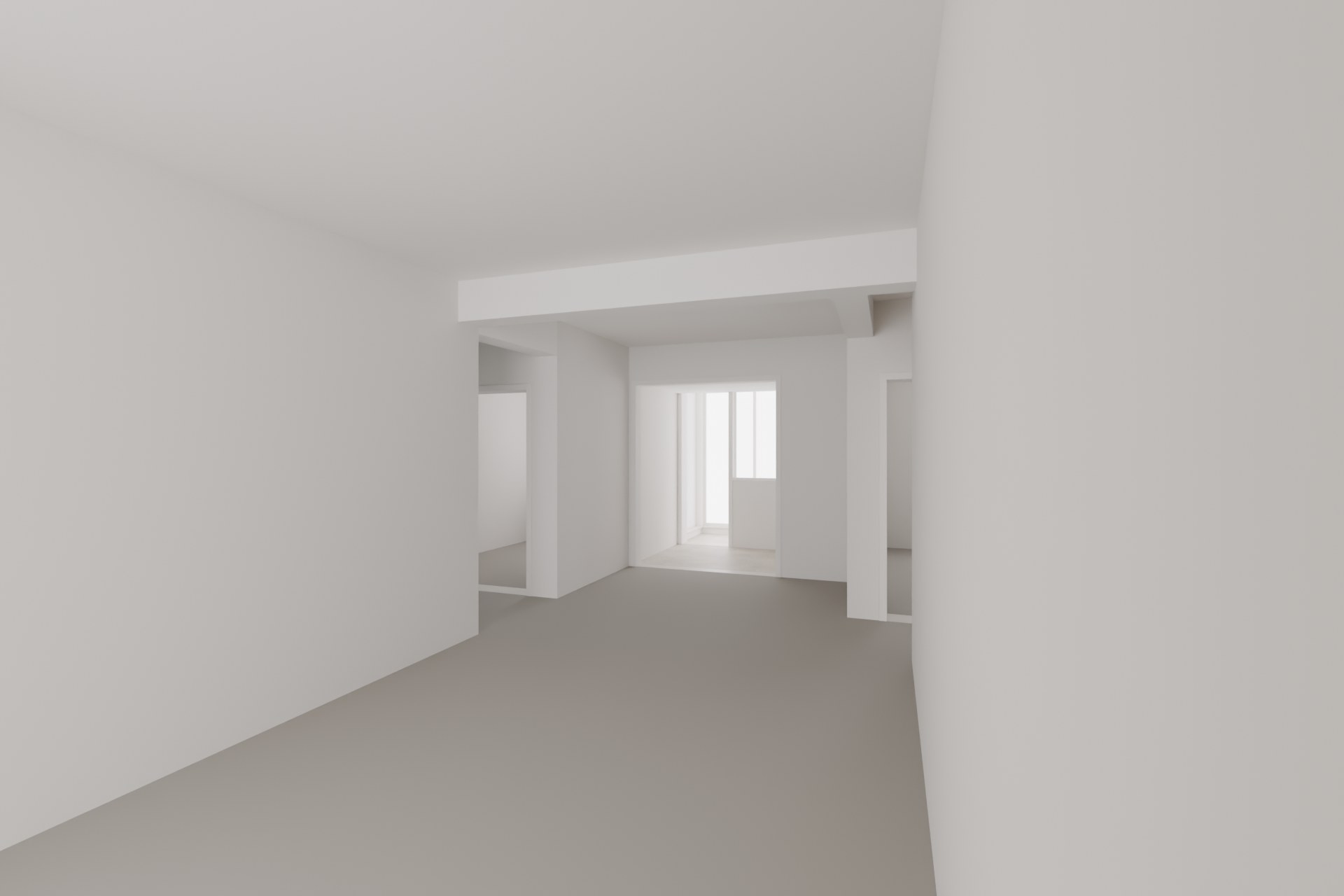

- 客餐厅顶上是一道 T 形梁（梁底 2470），入户过道口上方还有一道过梁（梁底 2420）
04

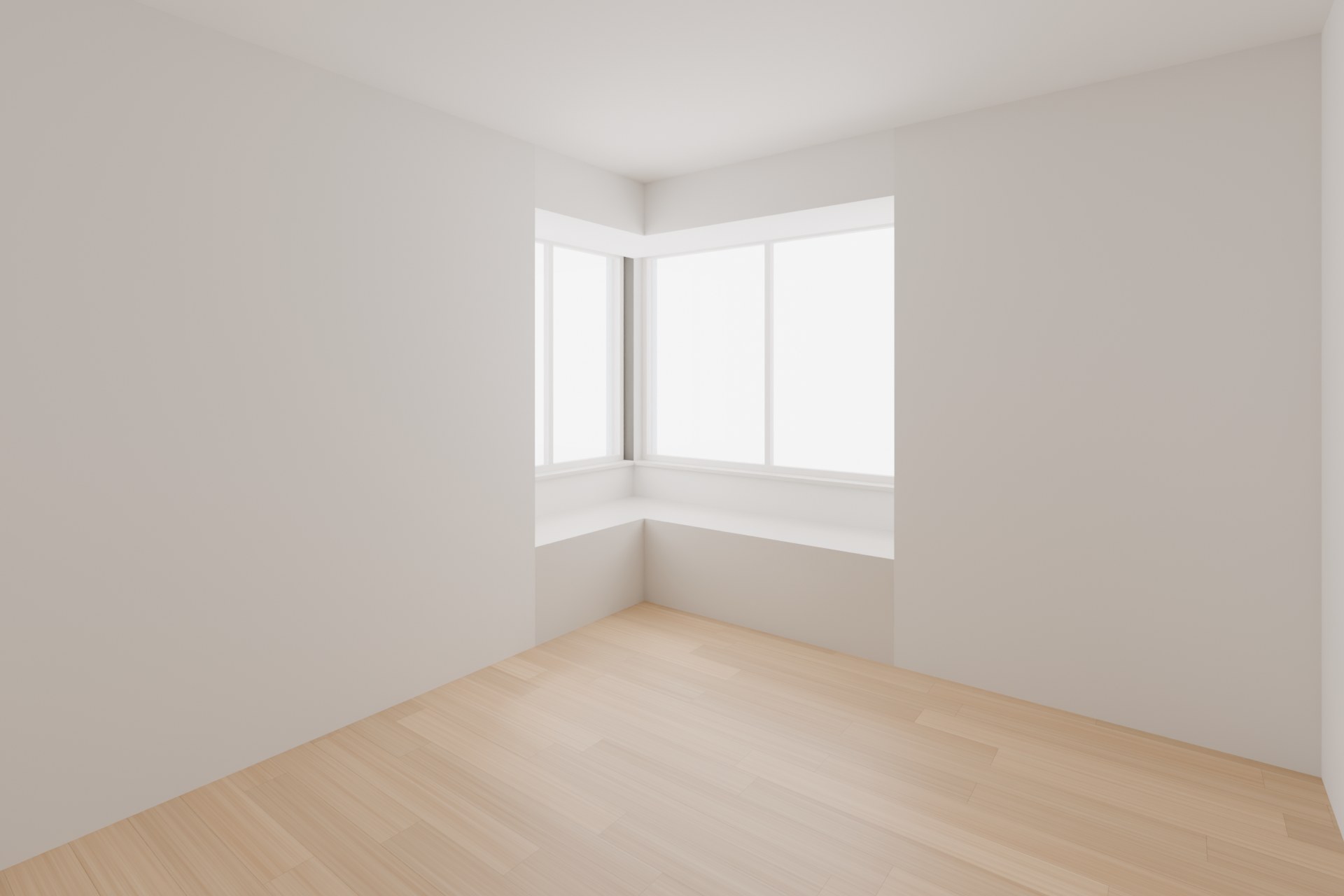

卧室B 转角飘窗
- 台面高 550、进深约 600，窗顶压低到 2430
05

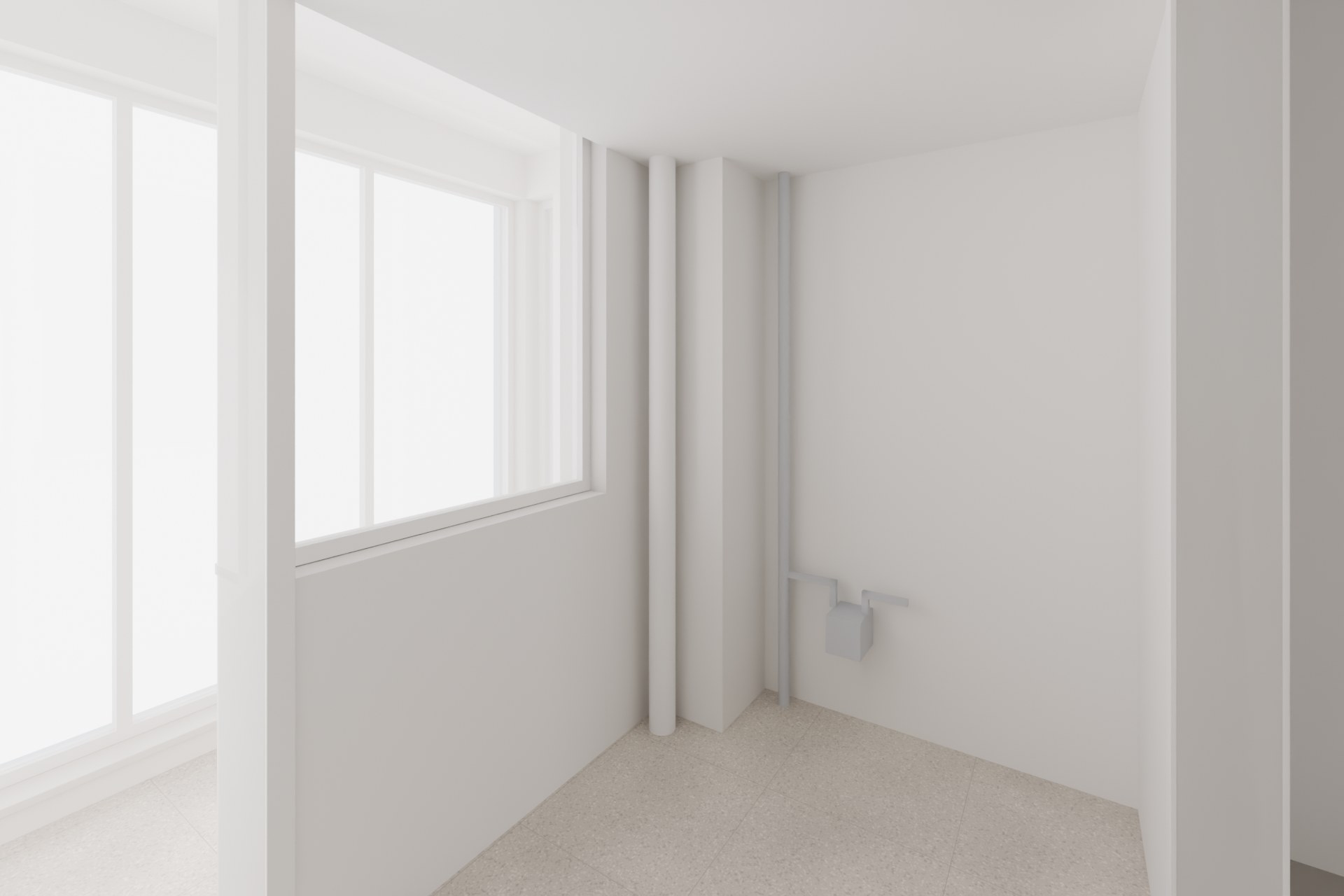

厨房
- 东北角有烟道
- 燃气立管在烟道旁，约 0.57 m 高横出接燃气表
- 表装在厨房东墙、离地约 0.33–0.48 m，出口管向南伸出约 0.17 m，末端是灶具接气阀，灶台位置要就着它
06
立管
- 厨房 2 根（一根是燃气管）、北阳台 1 根、卫生间 2 根（排水 + 通气，图上没有，照片量出）
- 南北阳台各有一个地漏
07
点位
- 插座 13 个、开关 7 个、空调孔 2 个、给水点 5 处、配电箱和 2 块面板已按照片放进模型（红 = 插座，绿 = 开关，深灰 = 空调孔，深蓝 = 给水点，紫 = 配电箱/面板）
- 大多在另一次扫描的照片里复核过，误差约 3–5 cm
08
- 分房间扫描和量房图的偏差中位数 8–25 mm
- 整体扫描约 30 mm，房间普遍偏大，不用于定尺寸

北阳台圈梁：窗顶上方的梁，照片估计梁底比顶棚低 25–30 cm，量一下梁底高度和梁宽，再加进模型
北阳台地面：比厨房低约 5–10 cm，量一下高差；地漏中心离南侧墙约 12 cm（照片测），确认
燃气表和接气阀：位置按照片测（厨房东墙、表离地约 0.33–0.48 m，两次扫描的照片都对得上），定灶台和橱柜前量一下准确位置；燃气改管要找燃气公司
南阳台东端小窗：量房图上没标高度，模型暂用扫描值（离地 832、高 1619），现场核实
三项卷尺复核：卧室A 宽（M2 3100）、卧室B 宽（M4 3300）、入户旁房间宽（M9 2000）和扫描差 7–16 cm，复核量的是哪两面墙
厨房通北阳台的门：洞口高 2460，推拉门通行高约 2060–2100，上面是固定亮子；改造时决定保留亮子还是做到顶
点位复核和补拍：插座、开关、空调孔、给水点、配电箱已按照片放进模型，误差约 3–5 cm，个别点两次扫描差 7–10 cm 取了平均；改水电前现场核一遍。还缺：卧室B 的开关和空调孔、客厅空调孔（照片没拍到）；客厅东墙另一个低位插座、卧室A 西墙中部一组低位面板、南阳台热水器后面的插座被挡住，没量
定装修方案：确定改哪些房间、什么风格，在这个毛坯房模型上出方案
